第一步:打开棚掌柜箱体取出设备,打开设备并正确安装控制器。

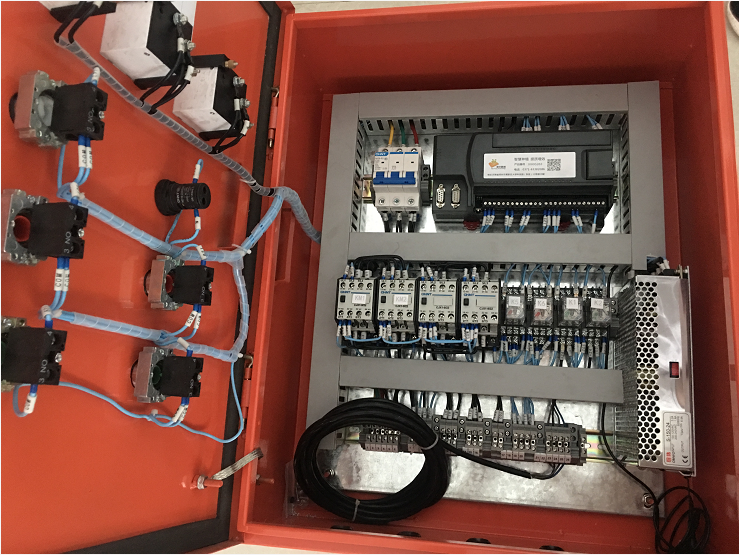

01.棚户在收到柜子时,打开柜体如图所示,首先把控制器安装到柜体内。
02.先把控制器卡扣打开,放入柜体后再把卡扣再扣上。
03.根据如图所示正确把控制器放入柜体。(记得把卡扣关闭,天线拧紧)
04.控制器安装完毕,如图。
第二步:正确找到进入棚内的三相火线,一相零线。找到棚内固定位置放柜子位置。
01.根据棚的实际情况确认柜体的安放位置。
第三步:按照接线图纸,把卷帘机的线,放风机的线接到柜体。(一定对应相应顺序)
01.每个控制柜都是根据购买需求设计的接线图,接线图序号与柜体序号相对应,切勿接错!!!
第四步:上下限位接线及位置固定
01.2个下限位接线。
第2组限位器线连接效果,连接处用黑色胶布缠紧。
